光學性能
- 簡介： 若有特殊需要，我們還可提供波長253.65nm~14μm范圍內任一譜線折射率的測試值。....
n 表示折射率，x表示光譜線或波長。
本手冊中無色光學玻璃提供了表1中20條譜線的折射率是采用最小偏向角法測量得出。
測試設備：德國TRIOPTICS公司 SpectroMaster UV-VIS-IR 高精度折射率測試儀；
測試精度：紫外波段±3×10-6；可見光波段±2×10-6；近紅外波段±5×10-6；
樣品要求：樣品無肉眼可見條紋、氣泡和結石，應力雙折射1級。
若有特殊需要，我們還可提供波長253.65nm~14μm范圍內任一譜線折射率的測試值。
在365.01nm~2325.42nm的光譜范圍內，未列出波長的折射率，也可以按肖特公式（1）計算：
式中：A0~A5—計算常數；
λ—波長，μm；
n—折射率（計算精度：可見波段±1×10-5）
表1
|
光譜線 |
光源 |
波長 |
光譜線 |
光源 |
波長 |
|
i |
Hg |
365.01 |
C |
H |
656.27 |
|
h |
Hg |
404.66 |
r |
He |
706.52 |
|
g |
Hg |
435.84 |
A＇ |
K |
768.19 |
|
F＇ |
Cd |
479.99 |
s |
Cs |
852.11 |
|
F |
H |
486.13 |
t |
Hg |
1013.98 |
|
e |
Hg |
546.07 |
|
Nd 激光 |
1064.00 |
|
d |
He |
587.56 |
|
Hg |
1128.64 |
|
D |
Na |
589.29 |
|
Hg |
1529.58 |
|
He-Ne |
He-Ne 激光 |
632.80 |
|
Hg |
1970.09 |
|
C＇ |
Cd |
643.85 |
|
Hg |
2325.42 |
本手冊中的低軟化點玻璃（即：D-開頭的玻璃）給出的相關譜線的折射率是在-30℃/H退火速率下的數據，手冊中給出了d線折射率隨冷卻速度變化的βd，冷卻速度s下的折射率nd可以通過公式（2）計算。
其他譜線的折射率隨冷卻速度的變化，如果需要我們也可提供。
2.2 中部色散和阿貝數
中部色散為nF-nC或nF＇-nC＇。
阿貝數υd，υe是用于表示關于色散的性質的值，定義如下：
2.3 相對部分色散
相對部分色散一般用任意光譜線計算。如波長X和Y的相對部分色散按公式(5)表示：
數據表中按牌號給出了Pd，c、Pe，d、Pg，F(xiàn)和P'd，c＇、P'e，d＇、P'g，F(xiàn)＇的值。
2.4 異常色散性
根據阿貝公式，大多數所謂“正常玻璃”，存在如下線性關系：
相對部分色散的偏離△PX,Y用如下公式表示：
本手冊中是以H-K6和F4為基準，按公式（8）計算△Pg,F、△PF,e、△PC,t和△PC,s。
2.5 折射率的溫度系數(dn/dt)
光學玻璃的折射率會受溫度的影響而發生變化。折射率隨溫度的變化用折射率溫度系數dn/dt來表示。折射率溫度系數可用干燥空氣中的相對折射率溫度系數(dn/dt)rel. (101.3KPa)和真空中的絕對折射率溫度系數(dn/dt) abs.表示。在-60℃~+160℃的溫度范圍內，溫度間隔20℃提供一個測試數據。

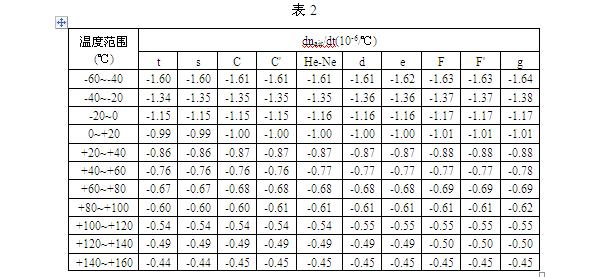

絕對折射率溫度系數按公式（9）計算，空氣的折射率溫度系數dnair/dt見表2
2.6 折射率溫度系數的計算常數
手冊中沒有給出的絕對折射率溫度系數，按公式（10）計算：
式中：n(λ,T0) —參考溫度下的相對折射率；
T0 —參考溫度（20℃）；
T—目標溫度（單位：℃）；
ΔT—溫度T與T0的差值；
λ —真空中電磁波的波長（單位：μm）；
D0、D1、D2、E0、E1和λTK—與玻璃牌號有關的計算常數；
適用溫度范圍：–40℃~+80℃；
適用波長范圍：0.365μm ~1.014 μm。
2.7 應力光彈系數 B
玻璃內部的應力會導致光學性能發生改變，產生雙折射。應力光彈系數按公式（11）計算：
式中：
δ—光程差，nm；
Φ—樣品直徑，單位cm；
F—加力的大小，單位kgf；
B—應力光彈系數。
本手冊中所列應力光彈系數的單位為：nm/cm/105Pa，測試波長：1550nm。
2.8 內部透過率τ
內部透過率為不包含試樣表面反射損失時的透過率，采用雙樣品單光束測試后計算得出。即分別測出兩個不同厚度樣品的透過率，通過計算得出。
測試設備：日立UH4150 UV-VIS-NIR分光光度計
測試精度：優于±0. 3 %。
樣品要求：氣泡1級，條紋度B級。
手冊里280~2400nm波長范圍內10mm的內部透過率（τ10）按公式（12）計算出厚度等于這兩個樣品厚度差的內透過率。
……………………………(12)
式中: τ—10mm內部透過率；
△d—樣品厚度差d2-d1,其中d2 ＞d1，mm；
T1、T2—試樣厚度為d1、d2樣品的透過率（含表面損失）；
手冊里給出了各牌號玻璃5mm和10mm厚的不同波長的內透過率。
2.9 著色度 λ80(70)/λ5

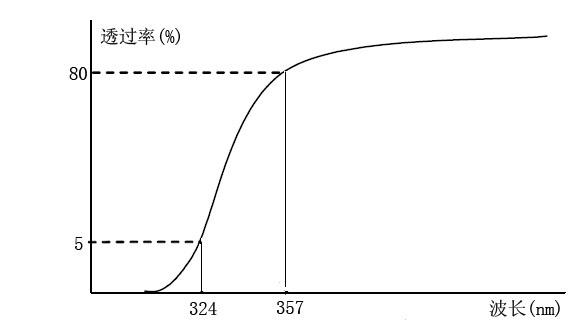

光學玻璃的短波透射光譜特性用著色度λ80(70)/λ5表示，測試厚度10mm±0.1mm玻璃的透過率（含表面反射損失），分別以透過率80%、5%對應的波長λ80和λ5表示，以5nm為單位（將整數個位按2舍3入、7舍8入的原則確定）。例如：80%透過率對應的波長為357nm，5%透過率對應的波長為324nm，玻璃的著色度λ80/λ5為355/325，見圖1。
當ne≥1.85時，由于玻璃的反射損失較大，著色度用透過率70%對應的波長λ70代替λ80，即λ70/λ5。
著色度的變動范圍一般在±10nm以內。如果客戶有特殊要求，我們可以提供公差更小的材料。
2.10 內透著色度λτ80/λτ5
用10mm厚玻璃內透過率80%和5%對應的波長λτ80、λτ5簡易表征玻璃的著色程度。
2.11 過度曝光指數△λ
“過度曝光”是指由陽光或紫外線長時間照射引起的光學玻璃透過率變化。按照JOGIS：04-2005光學玻璃過度曝光測量方法進行測試。將30mm×12.5mm×10mm的兩大面拋光的樣品，在曝光前測試透過率80%對應的透射波長λ，然后將樣品固定在曝光裝置的樣品支架上，打開汞燈照射，使樣品在100°C±5℃旋轉4小時，然后避光、室溫保存，在24小時內測試波長λ所對應的透過率。前、后透過率之差Δλ即為過度曝光指數。
過度曝光指數Δλ以百分數表示，精確到小數點后1位。
